板框壓濾機濾板的移動裝置：通常情況下安置于兩側橫梁上，由液壓馬達驅動，受液壓系統控制，結構上以拉板機構往復運動，而實現板框壓濾機濾板移動的形式占多數，稱其為往復拉板型，較常用的拉板機構的聯動式撥爪，其拉板動作有四個程序完成：

　　一：進入并定位：撥爪向左運動，進入板框壓濾機濾板把手下部，把手將移送爪壓下，帶動游動輪使停止爪立起，被擋板擋住而呈垂直位置。移動爪被扭簧抬起正好立在兩塊板框壓濾機濾板的把手之間，準備拉板。

　　二：拉板：拉板撥爪繼續向左移動，因擋住而受阻。自動控制系統內的力傳感器，比如采用液壓傳動，力傳感器為壓力繼電器發出信號，使傳動系統換向撥爪右移，移動爪撥動一塊板框壓濾機濾板移向卸料間距的右端。

　　三：空車返回：將板框壓濾機濾板送到右端，與停在那里的板框壓濾機濾板靠緊后移動受阻，力傳感器傳出信號，撥爪改為左移，而此時停止爪在本身彈簧作用下已倒下，撥爪從剛拉到右邊的板框壓濾機濾板把手下向左退出，所以剛拉到右邊的板框壓濾機濾板停在右端，撥爪空車返回，準備拉下一塊板框壓濾機濾板。

　　四：撥爪返回起車位置：當完成一塊板框壓濾機濾板拉向右側后，撥爪向左返回，而左側已無板框壓濾機濾板，撥爪左行時撥爪盒外側撥桿上的輥輪，碰在一個信號板上將其立起，牽動撥爪盒內的擋塊倒下，使移動爪停止爪均倒下。

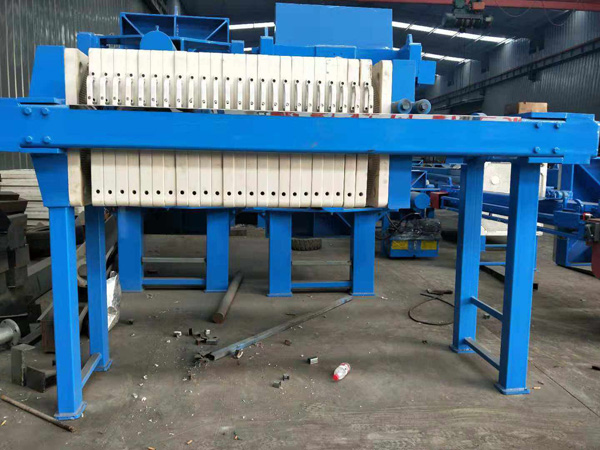

　　板框壓濾機是先應用于化工脫水的機械。雖然板框壓濾機一般為間歇操作、基建設備投資較大、過濾能力也較低，但由于其具有過濾推動力大、濾餅的含固率高、濾液清澈、固體回收率高、調理藥品消耗量少等優點，在一些小型污水廠仍被廣泛應用。
